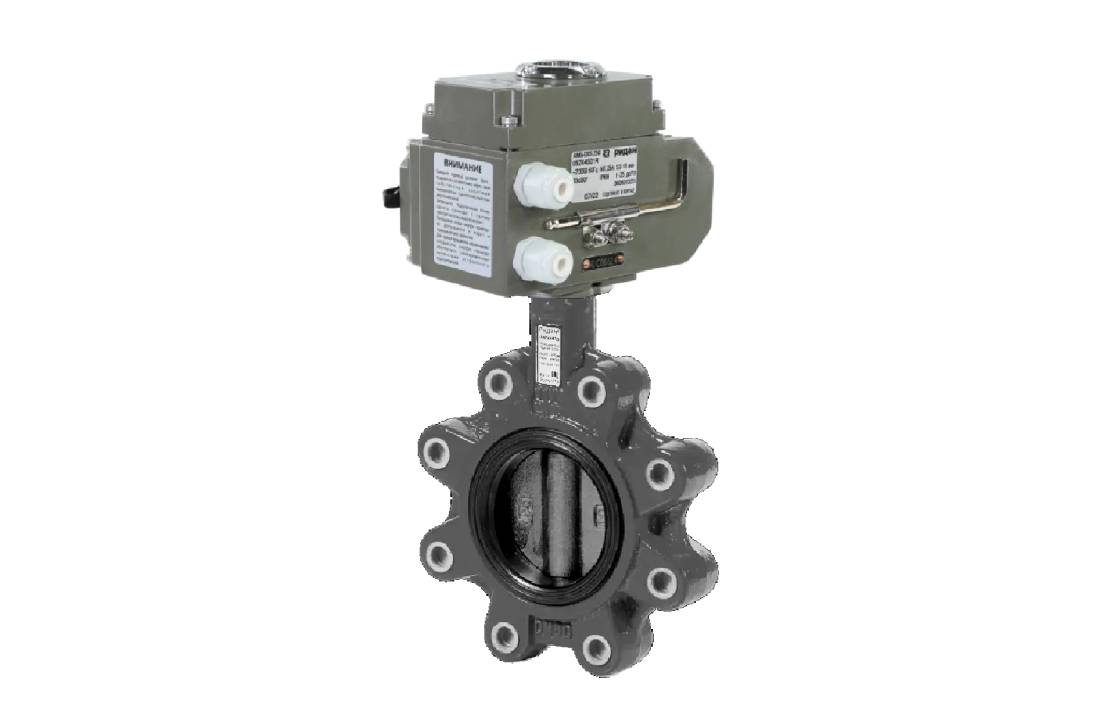

Ридан 082X4872R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN150, диск — нержавеющая сталь, с электроприводом 24В
- Номинальный диаметр (DN), мм
- 150
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- от -15 до +120
Информация о товаре
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 150
- Номинальное давление (PN), бар
- 16
- Температура рабочей среды, °С
- от -15 до +120
- Тип присоединения к трубопроводу
- Резьбовые проушины
Документы
Все документы- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 150
- Масса, кг, не более
- 12,4
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Тип присоединения к трубопроводу
- Резьбовые проушины
- Температура рабочей среды, °С
- от -15 до +120
- Гарантийные обязательства
- Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
- H, мм
- 200
- Назначенный ресурс работы
- 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
- L, мм
- 56
- Температура окружающей среды, °С
- от -15 до +70
- C, мм
- 138
- Исполнение

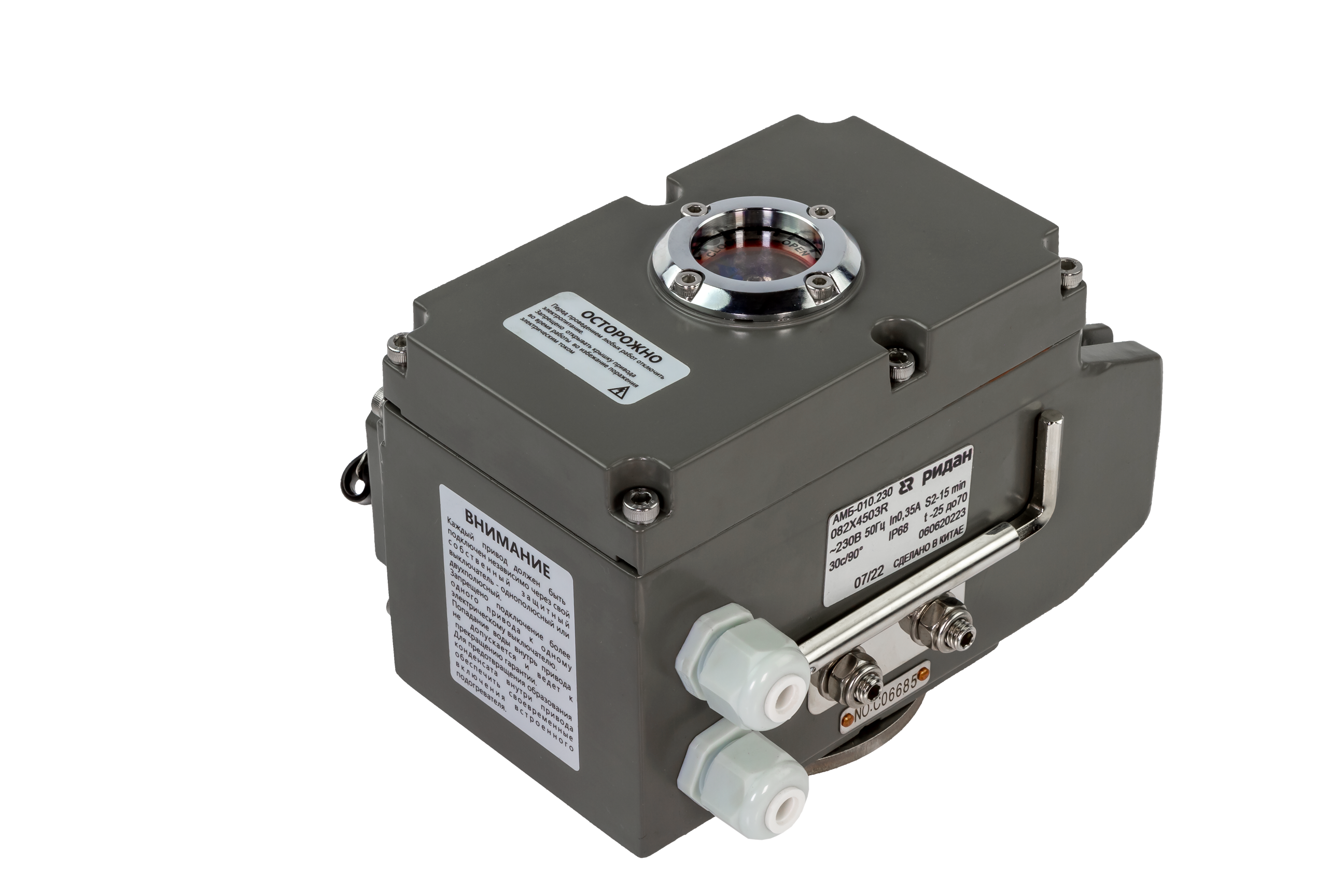

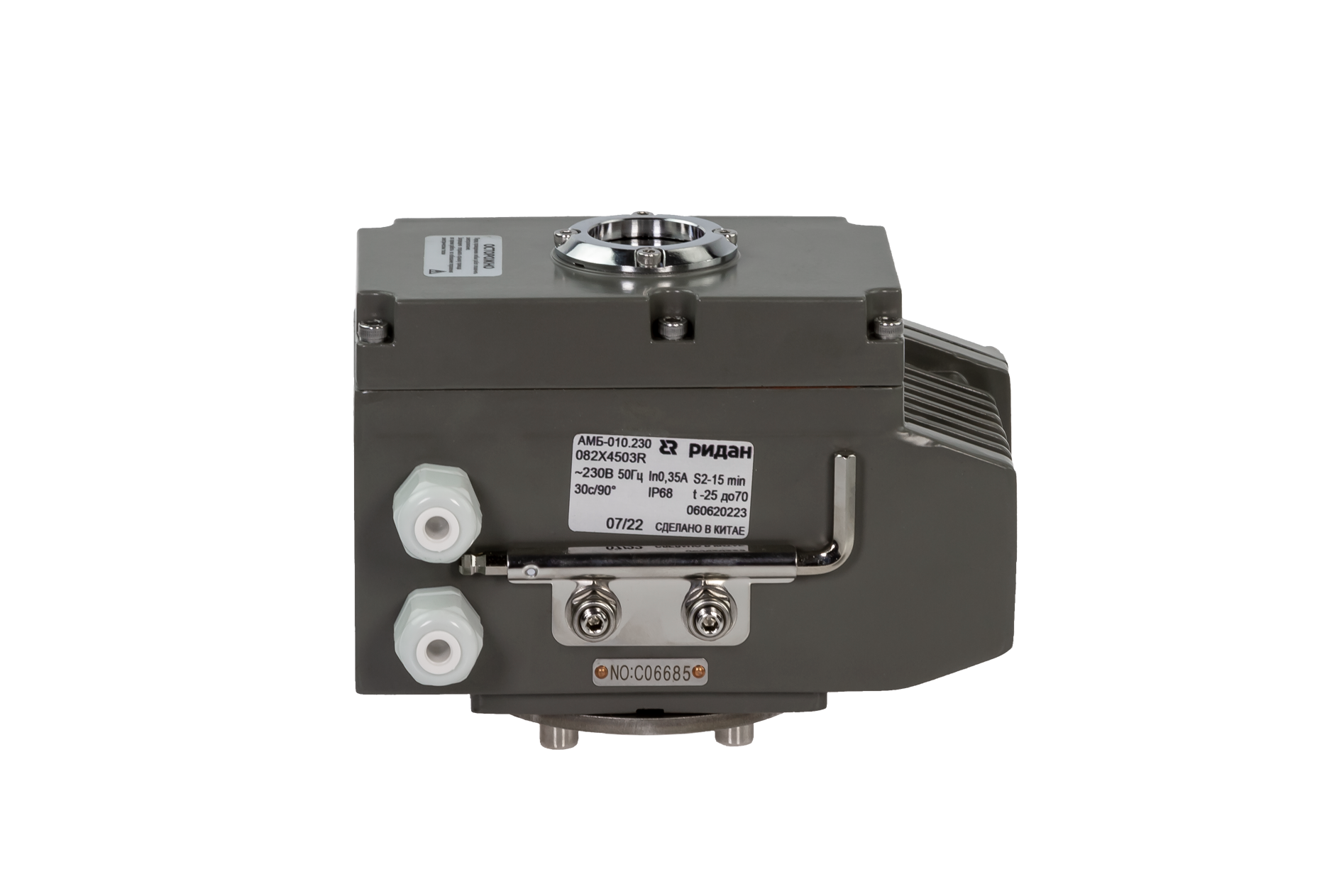

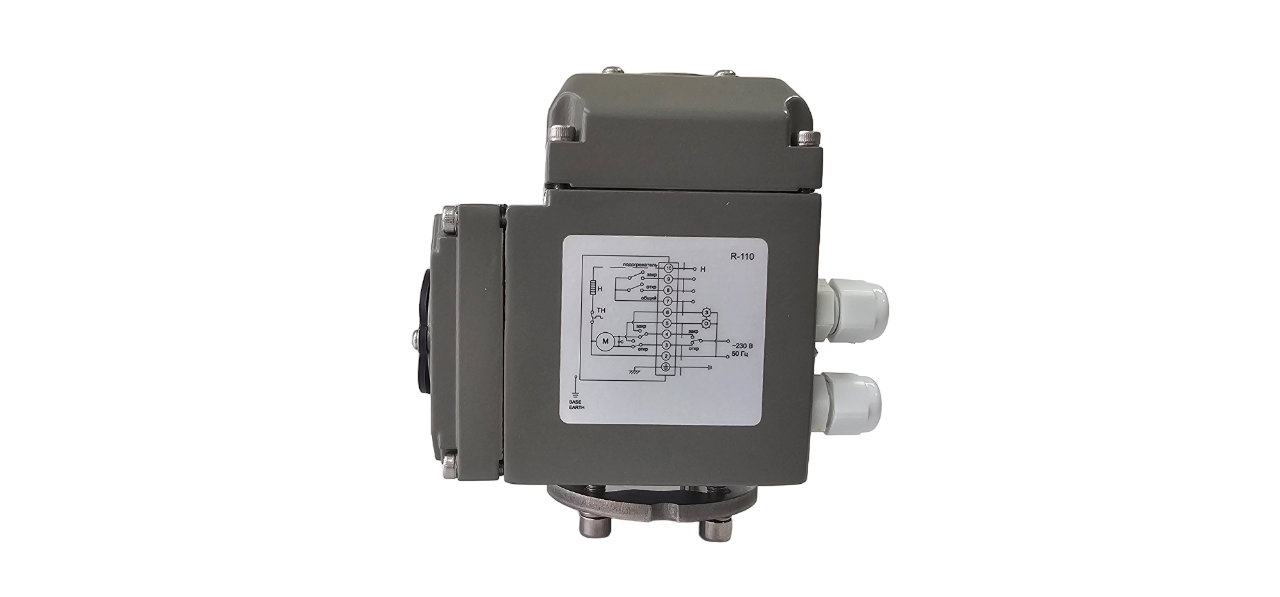

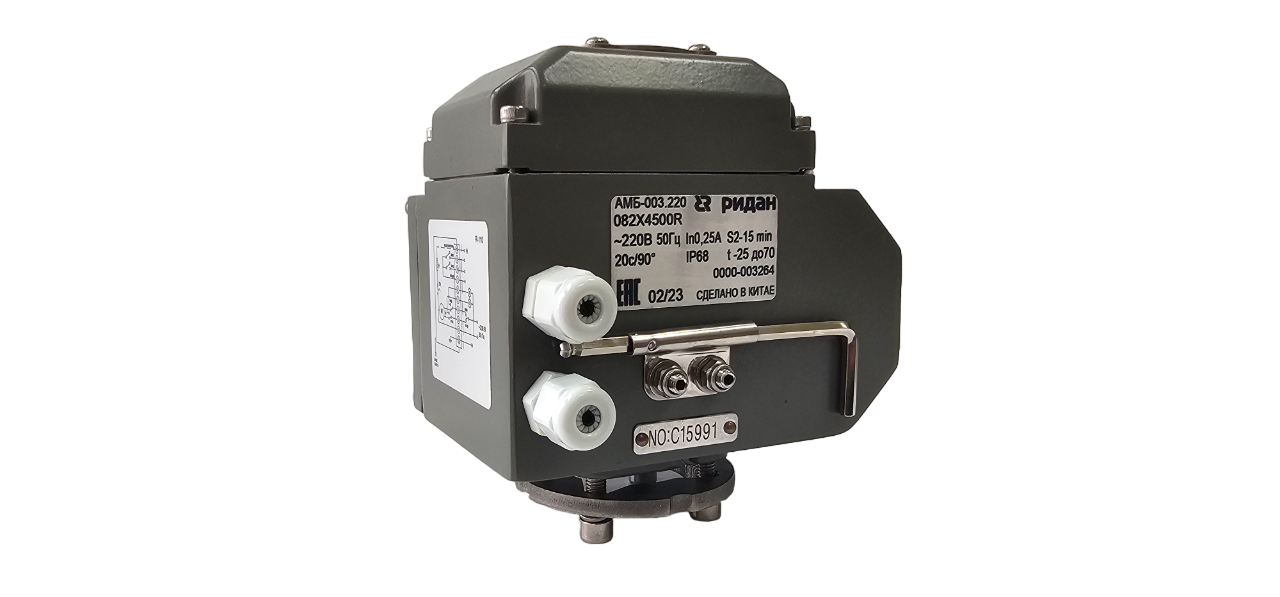

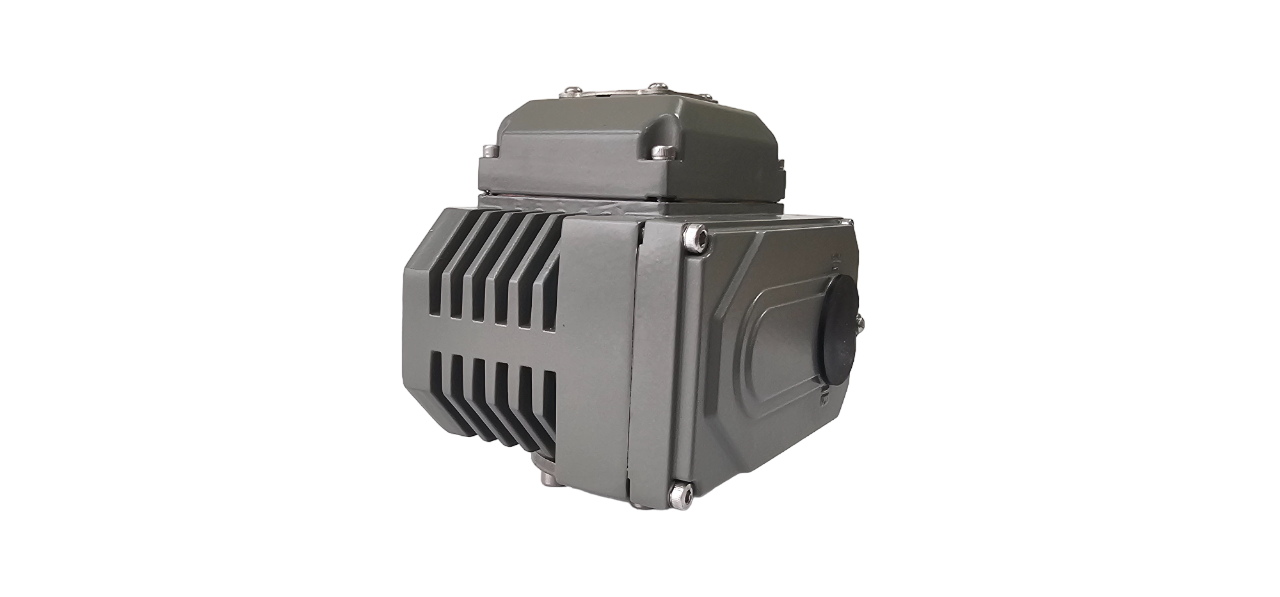

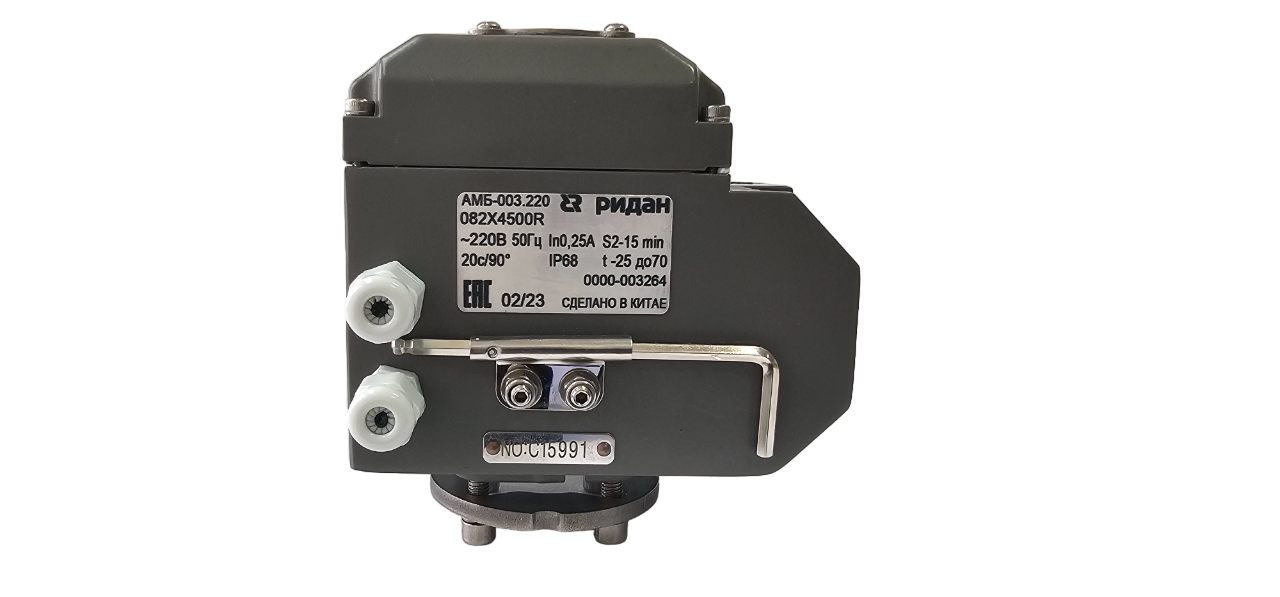

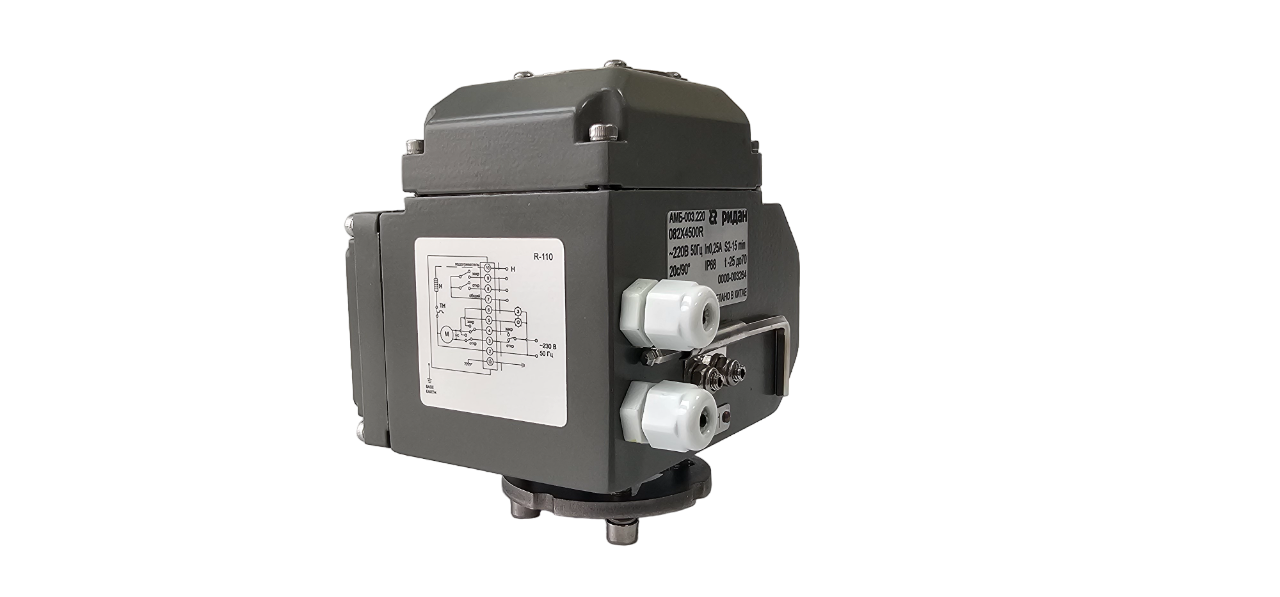

- с электрическим приводом АМБ
- Класс защиты IP
- 68
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- D, мм
- 74
- B, мм
- 189
- A, мм
- 107
- H₁, мм
- 131
- Напряжение питания, В
- 24 В
- Ток, А
- 1,72
- Врема поворота на 90 грд, сек
- 60
- Комплектность
- В комплект поставки входит:- затвор дисковый; - электрический привод; - переходники и адаптеры (если необходимо); - крепеж электропривода; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).
- Назначение изделия
- Затворы дисковые типа ЗДМ (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Товары серии
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Тип присоединения к трубопроводу | ||||
---|---|---|---|---|---|---|---|---|
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN40 диск чугун с электроприводом 220В |
40 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
46 126.50
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN50 диск чугун с электроприводом 220В |
50 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
46 895.10
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN80 диск чугун с электроприводом 220В |
80 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
65 321.55
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN100 диск чугун с электроприводом 220В |
100 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
74 620.35
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN125 диск чугун с электроприводом 220В |
125 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
97 126.05
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN150 диск чугун с электроприводом 220В |
150 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
106 404.90
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN200 диск чугун с электроприводом 220В |
200 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
136 565.10
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN250 диск чугун с электроприводом 220В |
250 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
177 551.85
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN300 диск чугун с электроприводом 220В |
300 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
192 441.90
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN40 диск нерж. сталь с электроприводом 220В |
40 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
47 035.80
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN50 диск нерж. сталь с электроприводом 220В |
50 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
47 842.20
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN65 диск нерж. Сталь с электроприводом 220В |
65 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
64 615.95
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN80 диск нерж. сталь с электроприводом 220В |
80 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
67 507.65
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN100 диск нерж. Сталь с электроприводом 220В |
100 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
77 879.55
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN125 диск нерж. Сталь с электроприводом 220В |
125 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
102 531.45
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN150 диск нерж. Сталь с электроприводом 220В |
150 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
113 309.70
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN200 диск нерж. сталь с электроприводом 220В |
200 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
147 475.65
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN250 диск нерж. сталь с электроприводом 220В |
250 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
197 911.35
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN300 диск нерж. Сталь с электроприводом 220В |
300 | 16 | от -15 до +120 | Резьбовыми проушины | ||||
₽
227 932.95
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN40 диск чугун с электроприводом 24В |
40 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
57 242.85
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN50 диск чугун с электроприводом 24В |
50 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
58 011.45
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN65 диск чугун с электроприводом 24В |
65 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
74 959.50
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN80 диск чугун с электроприводом 24В |
80 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
77 149.80
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN100 диск чугун с электроприводом 24В |
100 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
87 427.20
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN125 диск чугун с электроприводом 24В |
125 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
107 620.80
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN150 диск чугун с электроприводом 24В |
150 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
117 877.20
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN200 диск чугун с электроприводом 24В |
200 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
149 994.60
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN250 диск чугун с электроприводом 24В |
250 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
189 290.85
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN300 диск чугун с электроприводом 24В |
300 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
204 180.90
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN40 диск нерж. сталь с электроприводом 24В |
40 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
58 152.15
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN50 диск нерж. сталь с электроприводом 24В |
50 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
58 958.55
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN65 диск нерж. Сталь с электроприводом 24В |
65 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
76 444.20
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN80 диск нерж. сталь с электроприводом 24В |
80 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
79 335.90
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN100 диск нерж. Сталь с электроприводом 24В |
100 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
90 686.40
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN125 диск нерж. Сталь с электроприводом 24В |
125 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
113 026.20
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN150 диск нерж. Сталь с электроприводом 24В |
150 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
124 782.00
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN200 диск нерж. сталь с электроприводом 24В |
200 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
160 905.15
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN250 диск нерж. сталь с электроприводом 24В |
250 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
209 650.35
Заказная позиция
|
||||||||
Затвор дисковый ЗДМ с резьбовыми проушинами Ридан PN16 DN300 диск нерж. Сталь с электроприводом 24В |
300 | 16 | от -15 до +120 | Резьбовые проушины | ||||
₽
239 671.95
Заказная позиция
|
